万向转动抗拉拔摩擦摆球型支座生产厂家
支座的设计依据
《公路桥涵设计通用规范》 （jtg d60-2004）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》 （jtg d62-2004）
《公路桥梁抗震设计细则》 （jtg/t b02-01-2008）
《桥梁球型支座》 （gb/t 17955-2009）
《城市桥梁设计规范》 （cjj11-2011）
《铁路桥涵设计基本规范》 （tb10002.1-2005）
《铁路桥梁钢结构设计规范》 （tb10002.2-2005）
《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》 （tb10002.3-2005）
《钢结构设计规范》 （gb 50017-2003）
支座的产品结构

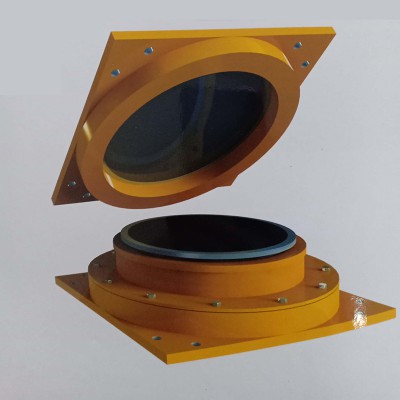

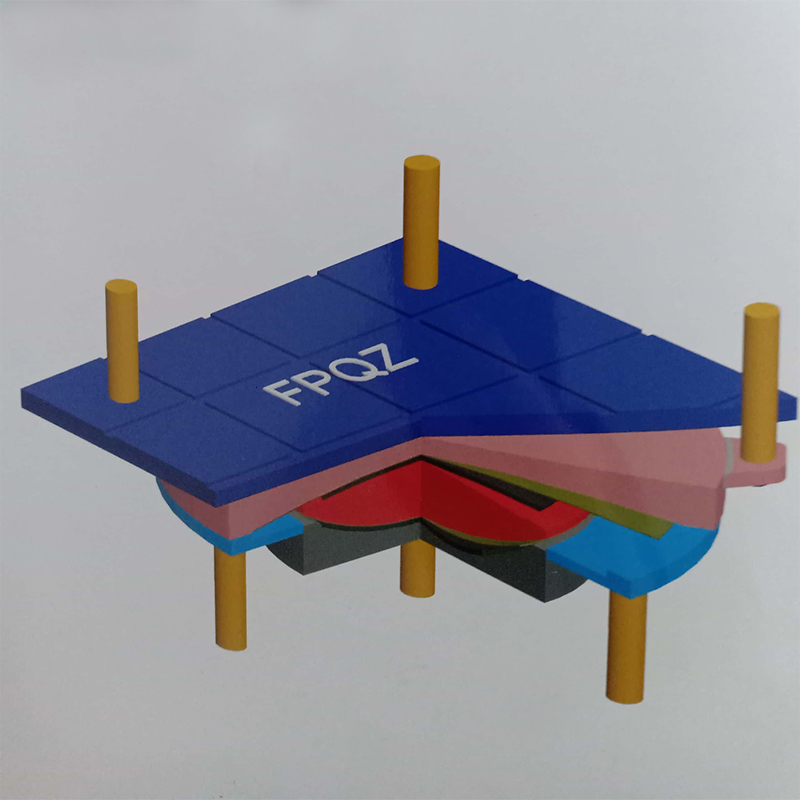

摩擦摆球型支座分为固定型,单向型,双向型,柱面型,一般由上支座板,不锈钢板,上耐磨板,球冠,下耐磨板,橡胶密封环,下支座板,剪板组件及锚固组件等组成。
支座的安装工艺
采用本系列支座时，混凝土等级不宜低于c40;垫石顶面四角高差不得大于2mm,考虑到安装养护和必要时更换支座的方便，垫石高度不宜低于100mm。
安装，推荐使用重力灌浆法，垫石顶面与支座底面之间须考虑砂浆层厚度。
支座采用锚棒锚栓与主梁及墩、台连接。为确保准确就位安装，减少对墩台顶面受力钢筋的干扰，建议在墩台顶面的支承垫石部位设置预留锚棒孔，通常是在浇筑垫石时布置波纹管，预留孔的直径为锚棒直径加60mm，深度为锚棒长度加60mm，预留孔中心及对角线位置偏差不得超过10mm。
